Francisco de Asís Cabrero Torres-Quevedo (Santander 1912 -Madrid 2005)  es considerado uno de los arquitectos mas relevantes del movimiento moderno.

A principios de los años 40 comienza a trabajar con arquitectos como Gámir o Coderch. Estudió la arquitectura racionalista europea, sobre todo la italiana. En su juventud se relacionó con arquitectos como Le Corbusier, Mies, Wright, Max Bill y Alvar Aalto. Todo esto conformará con el tiempo su arquitectura.
De sus obras destacamos la Casa Sindical (1949), Casa de Campo (1959) y  Pabellón de Cristal (1964). Entre ellas construye en la urbanización Puerta de Hierro dos viviendas unifamiliares: la primera en 1952 ( Puerta de Hierro I) y la segunda en 1961,( Puerta de Hierro II, obra en la que profundizaremos). En ambas viviendas se establecerá con su familia durante una parte de su vida.




"Podemos considerarla en cierta manera, la materialización prototípica de lo que llegó a ser la arquitectura de este arquitecto en los años 70, con su geometría rigurosamente ortogonal, su estructura metálica, vista y pintada de rojo, la cubierta de chapa de aluminio y sus amplios ventanales volcados hacia el interior del jardín, la casa refleja perfectamente el racionalismo, entre idealista y utópico por un lado y artesano y pragmático por otro"   J. M. Otxtorena

La cabaña se pone al día desde el punto de vista de los materiales.

LOCALIZACIÓN GEOGRÁFICA



GEOMETRÍA Y FORMA


ESQUEMA VOLUMÉTRICO




    El respeto a la "ele" es total, lo comprobamos tanto en la planta superior como en la inferior. Aunque en esta última disminuya el ancho de uno de sus brazos.


Las estancias se distribuyen en dos cuerpos rectangulares de doble planta con misma anchura pero distinta longitud.









LAS PROPORCIONES




     En estos dibujos vemos que Cabrero sigue un orden a la hora de determinar las proporciones de la casa.
Por eso hemos dado un color a cada una de las longitudes que se ve repetid. Ademas destaca la Geometría Ortogonal de la distribución.

ESPACIOS





    Al igual que en la proporción, en la disposición el arquitecto sigue un orden. La zona oeste de la casa se reserva para la noche mientras que la zona este para el día.






La zona de trabajo lo es tanto opara los propietarios como para el servicio.

DISTRIBUCIÓN





NIVELES DE AGREGACIÓN

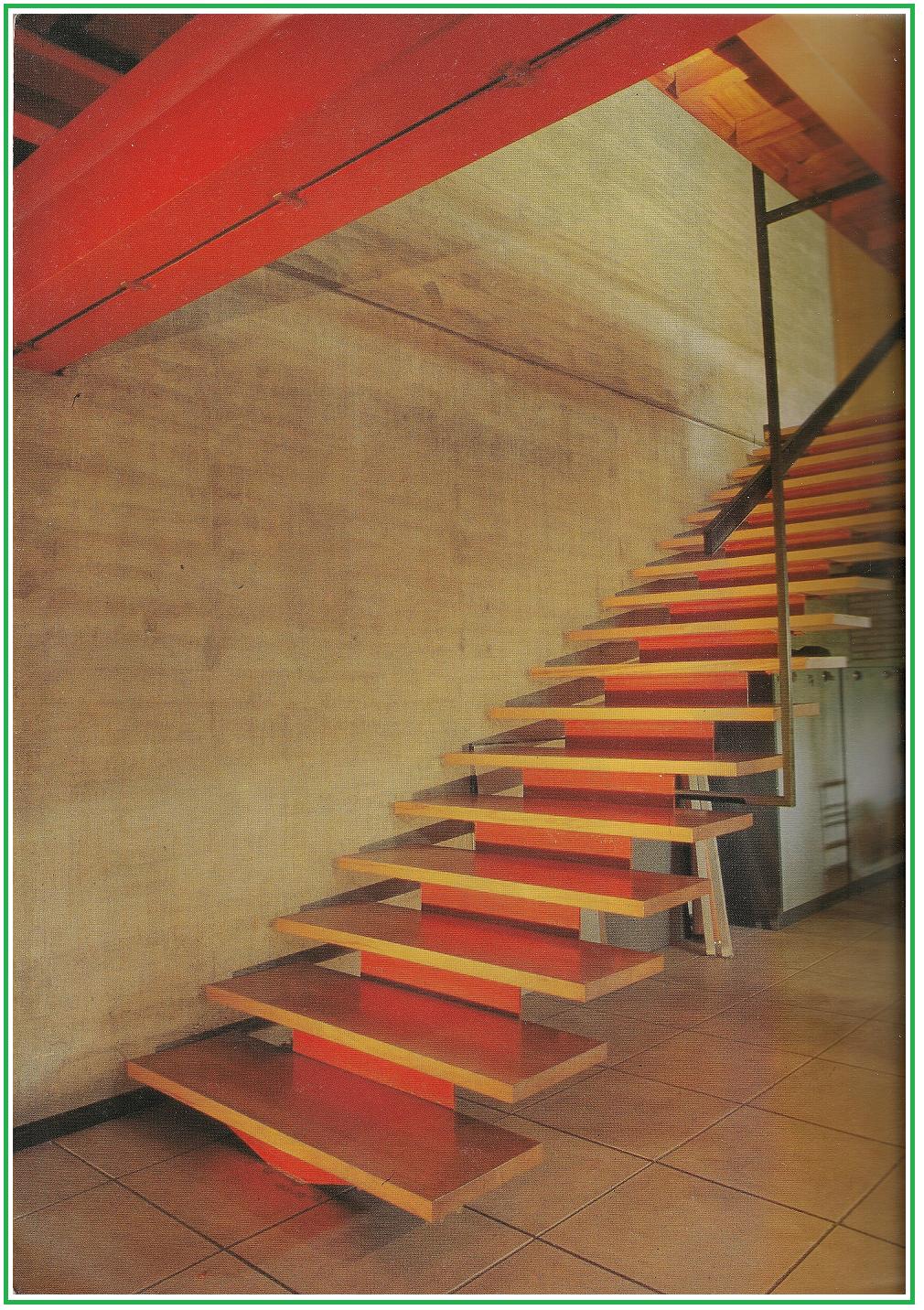

Escalera de listones de madera sobre una estructura metálica pintada de rojo, que comunica la planta semienterrada con la planta superior.


En el encuentro entre las dos alas, la de dormir y la de estar, se localiza el punto oscuro de la casa, que Cabrero resuelve convirtiendolo en un punto singular de ella, aprovechando la interioridad, disponiendo un cuarto familiar que se convierte en el corazón de la casa.













Se establece un diálogo entre los interior y lo exterior a través del muro acristalado. Se observa unha clara diferenciación entre abierto/cerrado y entre transparente/opaco.










PATIO




    La capacidad mediadora del patio entre dos tipos de cubierta  ya habia sido utilizada con anterioridad. Cabrero tiene entre sus referentes la escuela del danés Jacobsen. Al contrario que este, que propone unos multiples patios ordenados por una trama ortogonal, Cabrero propone un único patio como articulador de los diversos volúmenes y tramas. Tal elección se debe a que Cabrero utiliza el patio no tan solo como un elemento de iluminación o de organización en planta, sino como un elemento articulador entre los diferentes volúmenes de los edificios.

SOLEAMIENTO






      La vivienda, orientada al sur, fue construída de forma que los rayos solares incidieran en el edificio sin perjuicio de su hábitat. Cabrero tuvo en cuenta los 47 º de diferencia que existen entre la incidencia del sol en verano e invierno. En el primero de los dibujos ambas líneas muestran el ángulo de incidencia en las dos estaciones, teniendo en cuenta la latitud geográfica. En el segundo de ellos mostramos como la superficie del edificio entra en contacto con el sol en ambos periodos. Finalmente, en este último, representamos la órbita
solar en relacíón con la vivienda.

ACCESOS







MATERIALES Y ESTRUCTURA





PLANTA DE FORJADOS
SECCIÓN
    La casa está apoyada enteramente en el muro de contención de hormigón visto al interior, sobre el cual descansa una estructura metálica vista con viguetas de madera.



ESTRUCTURA METÁLICA






    El arquitecto demuestra su mecesidad de presentar sus edificios tal y como se sustentan, sin ningún elemento que distorsione su entendimiento. La perfecta modulación de la vivienda permite que, en el interior, los diversos materiales ( aluminio, ladrillo, madera y acero) sean compatibles, mientras que en el exterior, el ritmo compositivo sea libre.

    La estructura metálica de acero pintado de rojo queda vista tanto al interior como al exterior, donde destaca la longitud del voladizo que a su vez permite regular las condiciones lumínicas de la vivienda.








Cabrero utiliza el cristal y el acero de un modo dual por sus condiciones de inmaterialidad y por su capacidad de integración en un entorno mediante el reflejo, al igual que Mies Van der Rohe.
